光电一体机MST-C150H
1. 概述
MST-C150H系类综合业务光电一体设备是在北京格林威科科技有限公司超大规模集成电路的基础上开发的，专门应用于电力、公安、部队、油田等场合，该设备也被称为电话光端机。光线路速率为150Mbps，可以接入4路E1口、4个100Mbps以太网接口（共享，完全支持VLAN）、以及4个扩展业务接口，每个业务接口可以接入业务种类为：8路普通电话、1路低速以太网（Nx64Kbps，N=1-30）、4路RS232/RS485，1路V.35数据等。具备完备的告警指示和强大的网管功能。结构采用标准19英寸1U方式，简洁美观。
1.1 主要特点
·强大的网管功能，可以方便对设备进行设置和监视
·具备4个支持VLAN的高速以太网口
·具备4个扩展业务接口，每个业务接口可以配置不同的业务。
·采用专用集成电路设计，稳定可靠
·具备完整的告警及状态指示功能
·电源采用模块式，抗干扰能力强，寿命长

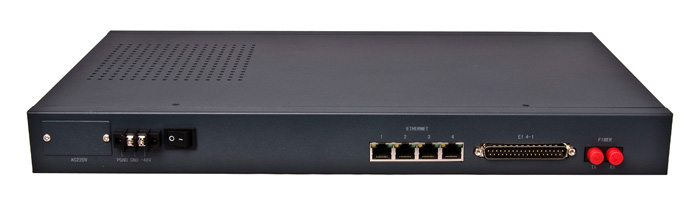

1.2 结构外型
外型大小尺寸：483mm（宽）×44mm×（高）×260mm（深）
2. 技术指标
2.1 E1接口技术指标
项目 | 指标 |
个数 | 4个 |
速率 | 2.048Mb/s±50ppm |
编码方式 | HDB3 |
阻抗 | 可选75Ω非平衡或120Ω平衡 75Ω接口采用DB37-8BNC适配器，120Ω接口采用DB37-4XRJ45适配器。 |
转移特性、抖动容限 | 完全符合ITU-T G.823等建议。 |
2.2 高速以太网口
序号 | 项目 | 参数或功能描述 | 缺省设置 |
1 | MAC地址表容量 | 1024 | - |
2 | MAC地址表老化时间 | 极短 | - |
3 | 最小帧长度 | 64字节 | - |
4 | 最大帧长度 | 1916字节 | - |
5 | 工作模式 | 可以通过网管设置速率和全双工/半双工模式。 | 自动协商。
|
6 | VLAN | 1，支持基于端口的VLAN划分 2，在自身不划分VLAN时支持VLAN透传 | 不划分VLAN |
7 | 流量控制 | 支持 | 打开 |
8 | 带宽 | 4个端口共享100Mbps |
2.3 低速以太网口
序号 | 项目 | 参数或功能描述 | 缺省设置 |
1 | MAC地址表容量 | 1024 | - |
2 | MAC地址表老化时间 | 5分钟 | - |
3 | 最小帧长度 | 64字节 | - |
4 | 最大帧长度 | 2024字节 | - |
5 | 工作模式 | 自动协商。 | |
6 | VLAN | 支持VLAN透传 | |
7 | 带宽 | NX64Kbps，N=1-30 |
2.4 普通电话接口指标
频率特性：300-3400Hz（-0.6-+3dB）
衡重杂音：≤-65dBmop
接口环阻：≤1800Ω
2.5 RS232接口
发送输出电压：±15V
接收输入电压：±15V
接收发送最大速率：38.4Kbps
2.6 RS485接口
接收器输入灵敏度：最大±200mV
接收器输出电流，IO：±10mA
接收发送最大速率：38.4Kbps
2.7 V.35接口
接口方式：DCE
接口类型：DB25
速率：NX64Kbps，N=1-30
2.8 光接口
名称 | 选项 | 标配 |
传输模式 | 单模/多模 | 单模 |
模块类型 | 单纤/双纤 | 双纤 |
接口类型 | FC/SC/ST | FC |
光 波 长 | 850nm/1310nm/1550nm | 1310nm |
传输距离 | 2Km/40Km/60Km/120Km | 40Km |
2.9 电源条件
供电电压：直流-48V，容差范围 -36V ~ -72V
交流220V，容差范围165 ~ 265V
整机功耗：≤30W
2.10 环境要求
工作温度：0 ~ 70℃
相对湿度：≤90%（25℃）
